Grating Wheel 光栅效果轮模块
下载PHAENON X PRO全彩色激光灯资料

Grating Wheel 光栅效果轮是一个独立的模块化组件,用户可以在订购激光灯时一同将其内置在灯具内,也可在后期单独购买以添加在现有的索林格激光灯具内。这个神奇的硬件模块能让你的激光灯如虎添翼,产生花样繁多且极具有视觉震撼力的效果。你的激光演出将不再仅仅限制在屏幕上或是简单的光束,取而代之的是一个被激光介质充满了的空间!墙面,地面,空气中,到处都是变换的图形和光线,让你的激光灯的表现力发挥到了极致!

Grating Wheel 光栅效果轮安装于激光灯X-Y振镜前方,它由2片经由精密步进电机控制的效果轮片组成,每个效果轮片上都安装有3片高质量光栅效果镜片,每个光栅效果镜片又可以单独进行无级变速旋转。激光经由这两组镜片射出后,即变化成为绚丽的光栅渲染效果。两组轮片上的光栅效果镜片又可进行附加,自由组合,更令光栅效果千变万化。

配备情况
PHAENON X PRO 全彩色激光灯 (选配)
PHAENON X AT 全彩色激光灯(选配)
PHAENON BASIC 全彩色激光灯(选配)
BLITZ 全系列单色激光灯(选配)
BLIZZARD 全系列双色激光灯(选配)
STAGE全系列摇头激光灯(标配)

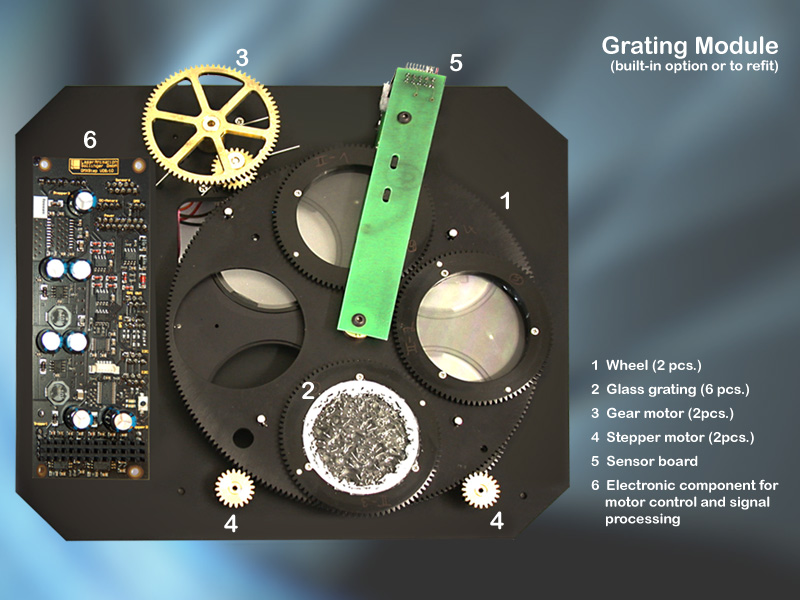

模块构成 (上图1)
1. 主轮片 (2 片)
2. 光栅效果镜片 (6 片.)
3. 主驱动齿轮马达 (2 片.)
4. 步进电机马达 (2 片.)
5.感应器电路板
6. 电机控制与信号处理电路

Grating Wheel效果轮配备有以下效果镜片(默认配置):
1号轮: WT网格, 超精细线状 (Machado), 特殊网格(星门)
2号轮: XT网格, 线状, Lumia星云
请参看上方效果照片集
注:其他形式的光栅效果镜片可根据用户要求进行订制

控制方式
Grating Wheel 效果轮镜片可以通过DMX信号进行控制。只需将DMX灯光控制台连接到激光灯背后的DMX信号输入端,即可方便地进行操控。

欢迎致电以获得更多信息 +86 10 8278 1612
